Sub woofer auto

[Care00]

Salve, mi è stato regalato un Pioneer Ts-wx20lpa, è un sub attivo che ha quindi l'amplificatore incorporato dietro, qualcuno mi può aiutare dicendo come collegare i fili?



[suppasandro]

collegare i fili in che senso??

collegarlo allo stereo e all'alimentazione?? hai già tirato i cavi??la tua autoradio ha almeno un'uscita pre??



[Care00]

So che il filo Blu va all'autoradio, ovvero l'input.
Uno giallo e uno nero vanno alla batteria, ma gli altri due non Lo So.



[suppasandro]

ti servono gli rca, ovvero gli spinotti bianco e rosso, sono quelli dove passa il segnale, cioè "la musica" e dicono al sub cosa deve fare...

si collegano all'autoradio, sul retro



[Care00]

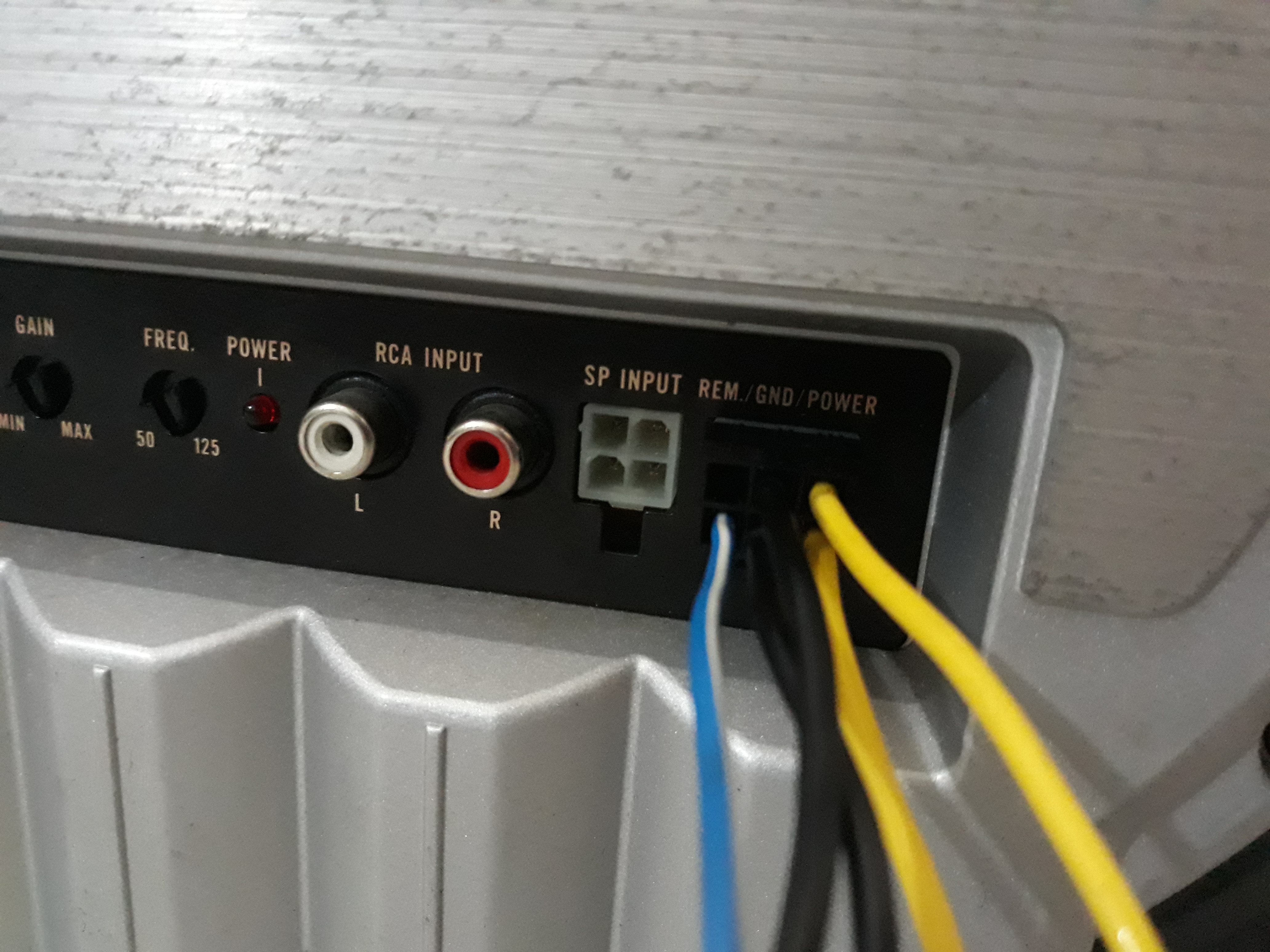

Lo so, ma il sub dietro ha un cavo blu che va all'autoradio, due cavi gialli e due neri, uno nero e uno giallo vanno alla batteria, gli altri 2 restanti dove vanno?



[Shelby67]

So che il filo Blu va all'autoradio, ovvero l'input.
Uno giallo e uno nero vanno alla batteria, ma gli altri due non Lo So.

Il nero lo puoi collegare ad un bel bullone vicino a dove posizionerai il sub basta che faccia un buon contatto col telaio. Il cavo che va alla batteria (giallo) deve essere protetto con un fusibile da 15A.
Il filo blu/bianco è l'input di accensione/spegnimento e va all'autoradio.
Per l'audio hai due possibilità di collegamento;
- o rca dall'autoradio (out) in rca (in) sul sub
- o uscita ad alta potenza (quelle che dall'autoradio vanno agli altoparlanti) in SP INPUT
Comunque nel pdf d'istruzione indicato da Paoazzo c'è scritto tutto molto chiaramente.



[Care00]

Ricapitolando, uno nero va al negativo della batteria, l'altro nero va attaccato al telaio, il blu va all'autoradio, uno giallo va al positivo della batteria e deve essere protetto da un fusibile, e l'altro giallo?



[Shelby67]

I cavi dello stesso colore sono doppi perchè evidentemente il progettista non ha trovato il posto per metterne uno solo della sezione doppia rispetto ai singoli.
I due neri o al telaio o al meno della batteria (ma preferisco il telaio), tanto poi il meno della batteria è collegato al telaio più o meno lì vicino.
I due gialli al + batteria ma con prima un fusibile da 15A.



[Care00]

Quindi mi stai dicendo che devo unirli assieme in un unico cavo e che il nero lo posso collegare al telaio? Dove posso trovare il fusibile?



[Shelby67]

Quindi mi stai dicendo che devo unirli assieme in un unico cavo e che il nero lo posso collegare al telaio? Dove posso trovare il fusibile?

Online oppure da un installatore nella tua città, io preferisco sempre i portafusibili per fusibili cilindrici tipo quelli di Phonocar o Ground Zero, ma per il tuo scopo forse i portafusibili "lamellari" possono bastare (roba da 2-3€).



[Care00]

Vuole un fusibile anche il cavo blu dell'imput?



[Shelby67]

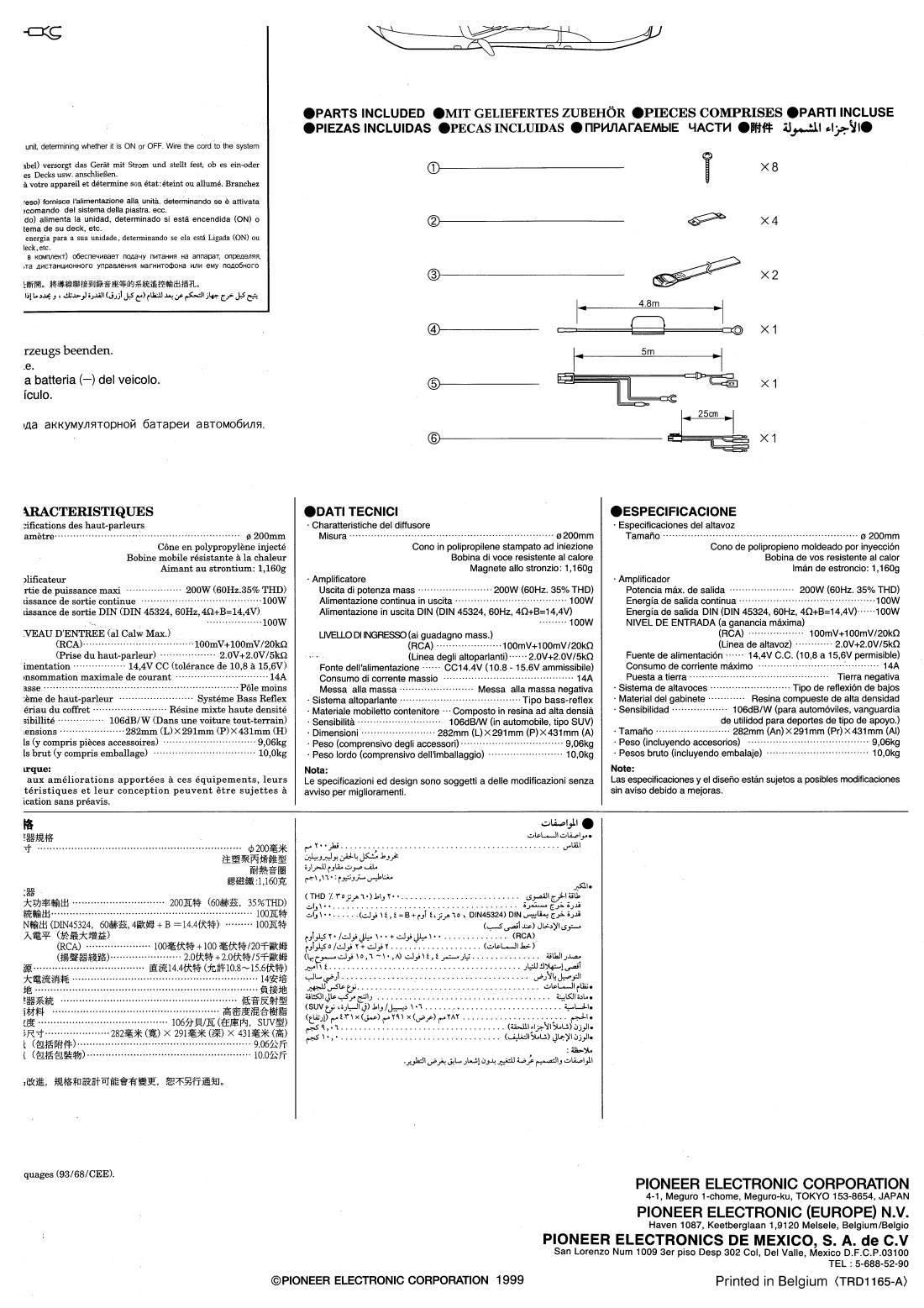

Riguardando ora il pdf d'istruzione (l'hai guardato?) ho visto che nei cavi in dotazione c'è già tutto, compreso portafusibile e fusibile.



[Care00]

Il fatto è che me l'hanno regalato senza cavi, dove potrei trovarlo?
